A quoi sert un câble coaxial ?
Quel est le rôle et les usages d'un câble coaxial ?
Le câble coaxial, communément appelé « coax », constitue l’un des supports de transmission les plus utilisés dans le domaine des signaux haute fréquence. Bien qu’il fasse partie du paysage technologique depuis plusieurs décennies, il reste aujourd’hui omniprésent dans de nombreuses installations, qu’elles soient domestiques, industrielles ou professionnelles. On le retrouve aussi bien dans les réseaux de télévision que dans les systèmes Internet par modem câble, les infrastructures de diffusion vidéo ou encore dans les liaisons radio.
Nous vous proposons un tour d’horizon complet sur la fonction du câble coaxial, son architecture particulière et les raisons pour lesquelles il demeure un élément incontournable malgré la montée en puissance de technologies plus modernes comme la fibre optique.
Comment se présente un câble coaxial ?

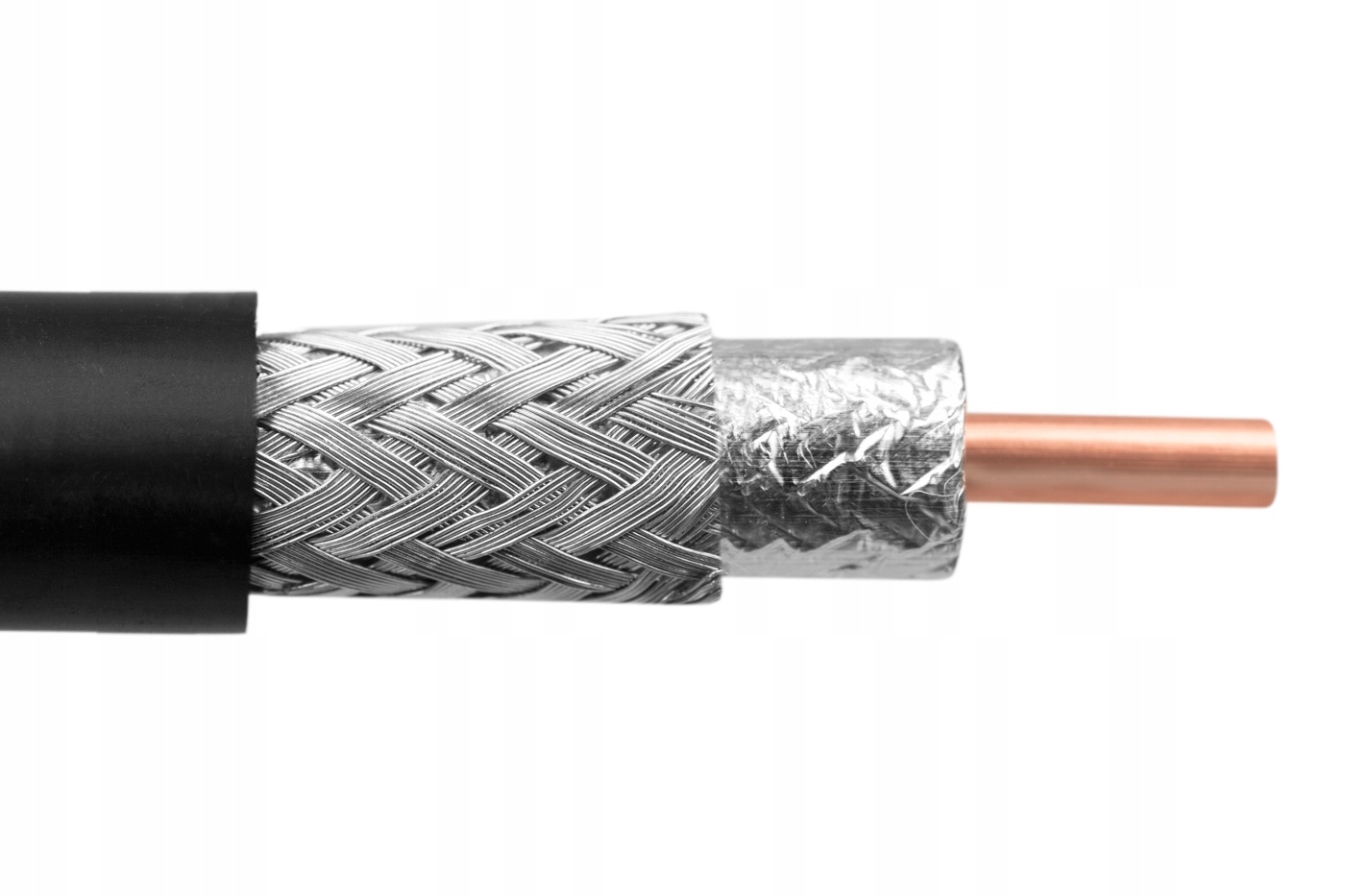

Pour comprendre l’utilité d'un câble coaxial, il est essentiel d’examiner sa constitution. Ce type de câble se distingue par une structure cylindrique composée de plusieurs couches parfaitement concentriques d’où l’appellation « coaxial ».
En son centre, on trouve un conducteur principal, souvent en cuivre massif ou en cuivre plaqué, qui transporte le signal. Autour de ce conducteur se situe un matériau isolant que l’on nomme le diélectrique. L’épaisseur, la nature et la densité de cet isolant influencent directement la vitesse de propagation et les pertes du signal.
Ce noyau isolé est ensuite entouré d’une ou de plusieurs couches de blindage métallique, généralement formées d’une tresse de cuivre ou d’aluminium et parfois d’une feuille métallique supplémentaire. Enfin, l’ensemble est recouvert d’une gaine externe qui protège le câble des contraintes mécaniques, de l’humidité ou des variations de température.
Cette géométrie empêche les signaux de rayonner vers l’extérieur tout en bloquant les perturbations électromagnétiques susceptibles d’altérer la transmission. Grâce à cette conception, le coaxial offre un transport de données fiable et relativement stable, même dans des environnements électriquement « bruyants ».
Quels sont les principaux domaines d'utilisation ?
La télévision câblée et distribution audiovisuelle :
L’usage le plus répandu du câble coaxial se situe sans doute dans le domaine de la télévision. Les réseaux CATV, utilisés par les opérateurs de TV payante et de services numériques, reposent encore massivement sur ce type de câble. Le coaxial permet en effet de transporter des flux vidéo analogiques ou numériques sur des distances raisonnables sans dégradation notable.
Au sein des habitations, c’est lui qui relie la prise murale aux décodeurs TV ou aux répartiteurs. Il transporte l'ensemble des canaux télévisés ainsi que, dans bien des cas, d’autres services historiques comme la radio FM.
L'accès à Internet via une box par câble :
Dans de nombreuses régions, l’accès à Internet haut débit repose toujours sur le réseau coaxial, notamment avec les technologies DOCSIS. Ce protocole permet de superposer des données numériques aux signaux TV pour fournir à la fois un accès Internet et un service télévisé à partir d’une seule ligne.
Le modem câble, souvent intégré dans une box, récupère ces données sur le coaxial et les redistribue sous forme de réseau Wi-Fi ou Ethernet au sein du domicile.
La vidéo professionnelle : les studios, la régie, les broadcasts
Le secteur audiovisuel professionnel fait également un usage intensif du coaxial, en particulier des câbles 75 ohms de très haute qualité destinés aux signaux SDI (Serial Digital Interface).
Ces signaux vidéo non compressés utilisés dans les productions télévisuelles, le cinéma ou les événements en direct — nécessitent une bande passante importante et une grande stabilité. Les câbles coaxiaux adaptés permettent de transmettre des vidéos HD, 3G-SDI, 6G-SDI ou 12G-SDI sur des longueurs significatives tout en respectant les normes de qualité exigées par l’industrie.
Les radiofréquences et équipements sans fil :
Les câbles coaxiaux de 50 ohms jouent un rôle central dans les applications radio, notamment pour relier des antennes, des émetteurs ou des récepteurs. Qu’il s’agisse de systèmes Wi-Fi, de radios professionnelles, de stations amateurs ou d’infrastructures de télécommunication comme la 4G et la 5G, ces câbles doivent supporter des puissances parfois élevées tout en minimisant les pertes.
La stabilité de l’impédance et la capacité à limiter les réflexions du signal font du coaxial un choix fiable pour les transmissions RF.
La vidéosurveillance et les environnements industriels :
Dans le domaine de la sécurité, les caméras analogiques ou certains systèmes hybrides recourent encore au coaxial pour transporter les flux vidéo. On distingue souvent des câbles spécialisés, plus robustes et parfois combinés à une alimentation, destinés aux installations extérieures ou aux environnements industriels exigeants.
Les fabricants proposent également des modèles renforcés résistants aux intempéries, aux UV ou aux frottements, répondant aux besoins des entreprises, usines ou infrastructures publiques.
Pourquoi contine-t-on à utiliser du câble coaxial ?
Malgré l’apparition de technologies plus récentes, le câble coaxial présente plusieurs atouts qui expliquent sa longévité.
Excellente immunité contre les interférences :
Grâce à son blindage enveloppant, le coaxial réduit de façon notable les perturbations extérieures et empêche le signal interne de fuiter. Cette qualité est particulièrement appréciée dans les réseaux domestiques et industriels où de nombreuses sources d’interférences sont présentes.
Durabilité et simplicité de mise en œuvre :
Le coaxial reste facile à installer, à connecter et à maintenir. Les connecteurs (F, BNC, N, SMA, etc.) sont standardisés et largement disponibles. Sa robustesse physique lui permet de supporter des manipulations fréquentes et de durer plusieurs décennies dans des conditions normales.
Une capacité à transporter une large gamme de fréquences :
Les câbles modernes peuvent gérer des signaux allant de quelques MHz à plusieurs GHz. Cette faculté les rend adaptés à la fois à la vidéo HD, aux signaux radio, aux données numériques et aux systèmes de mesure.
Coût réduit et large compatibilité
Sur de courtes et moyennes distances, le coaxial reste une solution économique par rapport à la fibre. Il bénéficie en outre d’une compatibilité universelle avec d’anciens équipements encore largement utilisés.
Quelle est la différence entre un câble coaxial et la fibre ?
La fibre optique domine désormais les transmissions longue distance grâce à sa capacité à transporter des données à très haut débit sans être affectée par les interférences électromagnétiques. Elle est idéale pour les réseaux étendus, les infrastructures opérateurs et les besoins de bande passante extrême.
Cependant, son installation est plus complexe, plus fragile mécaniquement et demande un matériel spécifique pour les connexions et soudures.
C’est pour cette raison que de nombreux opérateurs utilisent un modèle hybride :
La fibre pour le transport jusqu’au quartier ou au nœud principal sur plusieurs centaines de kilomètre
Le coaxial a pour distribution finale jusqu’au client sur plusieurs dizaines de mètres uniquement
Cette combinaison des deux (fibre et coxial) permet de concilier performance et maîtrise des coûts.
Câble coaxial 50 ohms ou 75 ohms ?
L’impédance caractéristique est l’un des paramètres les plus importants lorsque l’on choisit un câble coaxial.

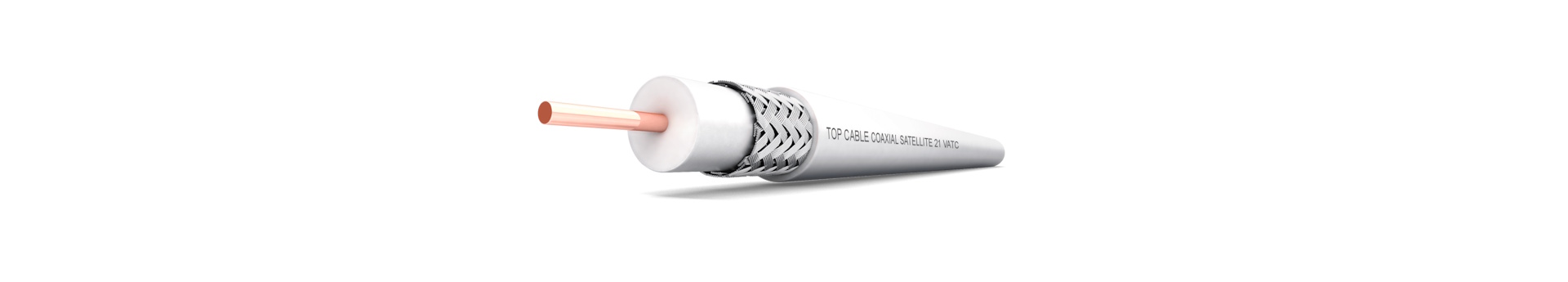

Les câbles coaxiaux de 75 ohms :
Ils sont optimisés pour la vidéo et les systèmes de télévision. Leur structure permet de réduire les pertes sur les signaux vidéo analogiques et numériques. Ils sont omniprésents dans les installations domestiques, les réseaux de TV, les studios et les systèmes SDI.

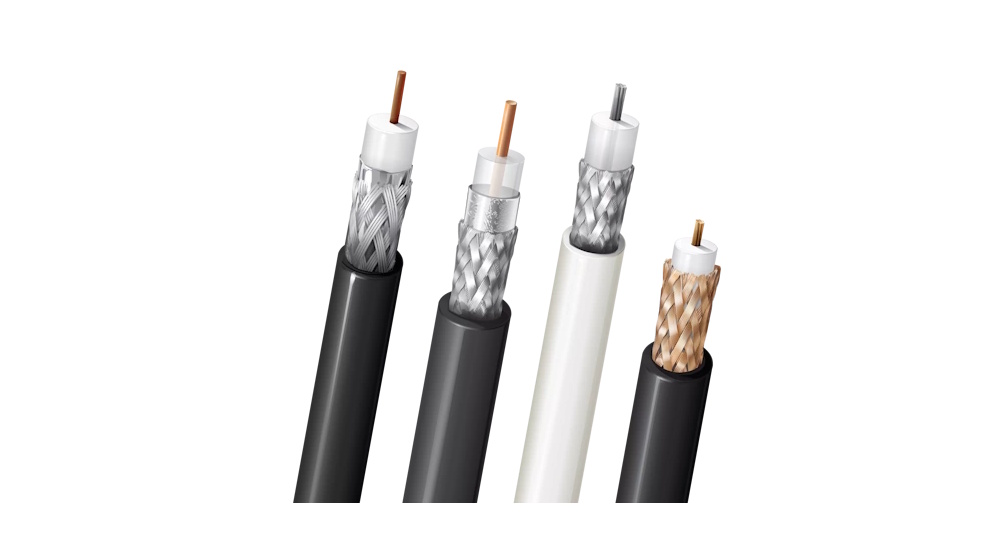

Les câbles coaxiaux de 50 ohms :
Ceux-ci sont privilégiés dans les applications radiofréquences. Ils supportent mieux la puissance et offrent une adaptation plus efficace aux équipements RF. On les rencontre les câbles coaxiaux de 50 ohms dans les liaisons entre antennes, émetteurs, bornes Wi-Fi, analyseurs de réseau ...
Mélanger ces deux impédances sans adaptation élémentaire entraîne des réflexions et dégradations du signal donc c'est interdit !
Le câble coaxial demeure un composant fondamental dans la transmission des signaux haute fréquence. Qu’il serve à distribuer la télévision, à fournir l’accès Internet via modem câble, à transporter des flux vidéo professionnels ou à assurer des liaisons radio, il offre un équilibre remarquable entre fiabilité, simplicité d’utilisation, robustesse et coût maîtrisé.
Même si la fibre optique occupe aujourd’hui une place dominante dans les infrastructures modernes, le coaxial conserve pleinement sa pertinence dans les installations courtes ou moyennes où sa stabilité et sa facilité de mise en œuvre font la différence.
Comprendre sa structure, ses caractéristiques et ses usages permet de choisir le modèle le plus adapté à chaque situation et d’obtenir la meilleure qualité de transmission possible.
