Rallonge UHF PL-259 / SO-239 50 ohms pour CB et radioamateur

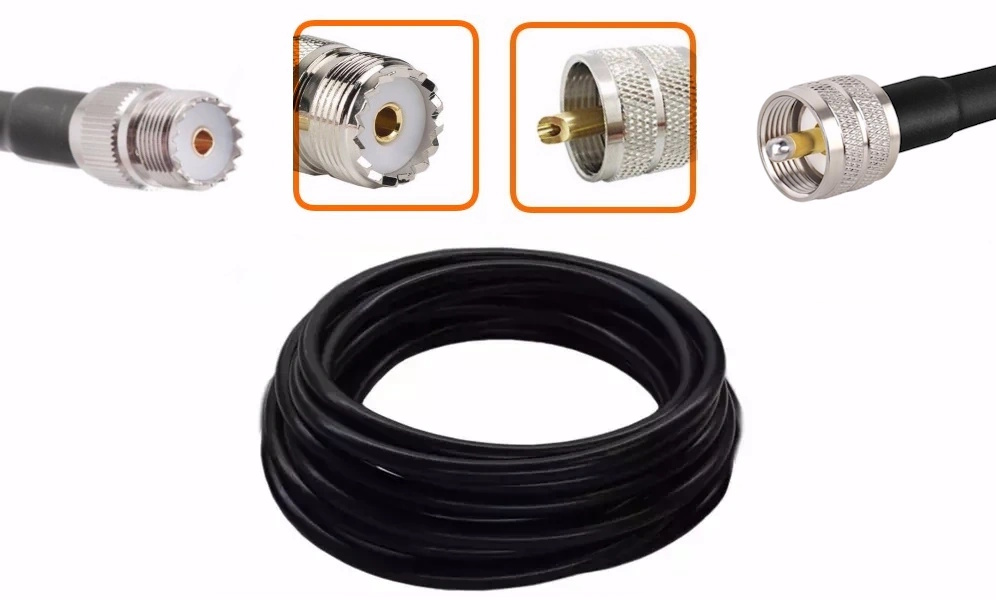

Rallonge UHF PL-259 / SO-239 50 ohms : pour la CB, le radioamateur et la VHF marine

Le connecteur UHF, avec sa fiche mâle PL-259 et son embase femelle SO-239, est le standard historique des postes CB, des transceivers radioamateurs et des radios VHF marines. La rallonge coaxiale UHF 50 ohms prolonge la descente d'antenne jusqu'au poste, coupée au centimètre en Ø6 mm type LMR240 (10 cm à 12 m) ou Ø10,30 mm faible perte type LMR400 / RG213 (1 à 30 m).

Lire le guide de la rallonge UHF ▼

PL-259 et SO-239 : qui est qui ?

Nom	Genre	Où on le trouve
SO-239	UHF femelle, embase à 4 trous de fixation	Arrière du poste, pied d'antenne, TOS-mètre
PL-259	UHF mâle, grosse bague filetée	Bout du câble coaxial

« UHF » : un nom trompeur

Malgré son nom, le connecteur UHF n'est pas fait pour la bande UHF. Il donne le meilleur de lui-même en HF et en VHF : CB 27 MHz, décamétrique, VHF marine, radioamateur 2 m. Pour du 430 MHz, de la 4G ou du WiFi, préférez une rallonge N.

Ø6 mm type LMR240 ou Ø10,30 mm type LMR400 ?

En CB ou en HF, les pertes sont très faibles : moins de 0,6 dB pour 10 m de Ø6 mm type LMR240. En VHF marine ou sur 2 m, comptez environ 0,8 dB pour 10 m. Le Ø10,30 mm type LMR400 (même diamètre que le RG213, connecteurs PL-259 compatibles) est conseillé pour les longues descentes d'antenne et les puissances d'émission élevées. Voir le tableau d'atténuation

Après l'installation : contrôlez le ROS

Une rallonge 50 ohms ne dérègle pas une antenne bien accordée. Contrôler le ROS au TOS-mètre après toute modification de la ligne reste cependant une bonne habitude avant d'émettre à pleine puissance.
