Câbles coaxiaux sur mesure
SMA · N · BNC · RP-SMA · UHF
Faibles pertes 50 ohms
Assemblés en France
Longueurs 10 cm à 30 m
Livrés en 48h
CABLE SMA 50 ohms

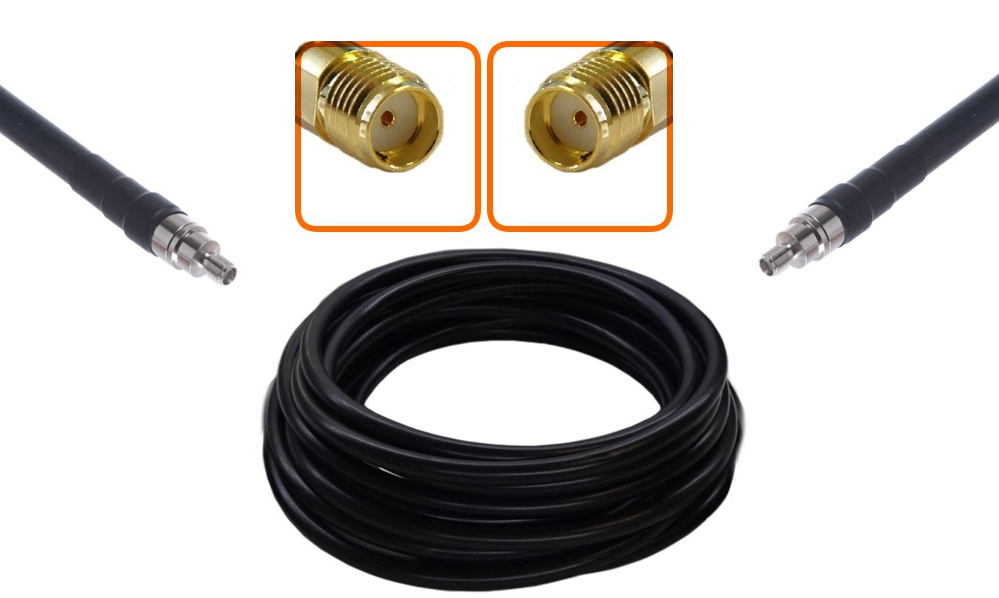

2modèlesSMA vers SMAAfficher →
2modèlesSMA vers NAfficher →

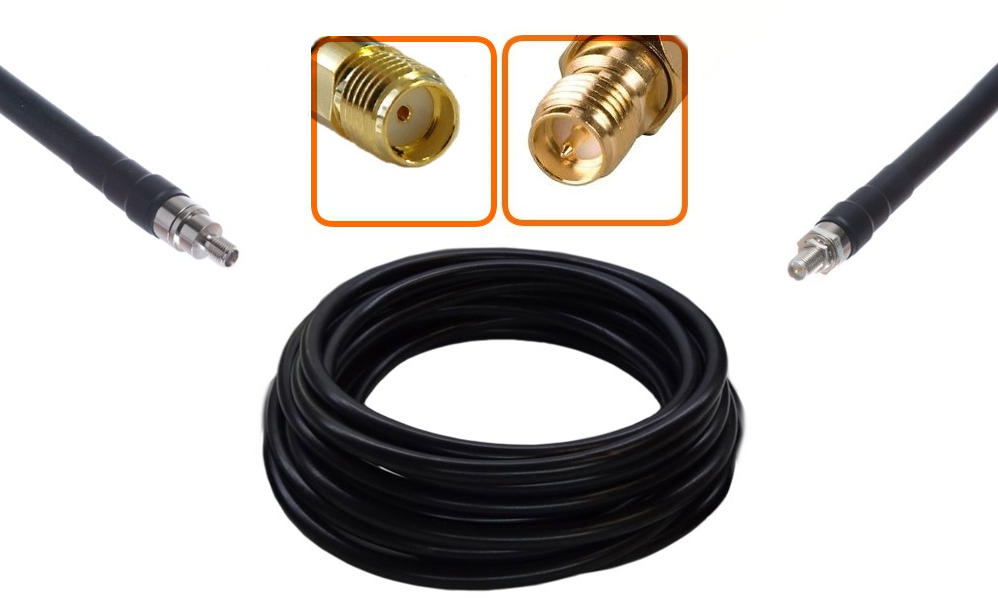

2modèlesSMA vers RP-SMAAfficher →

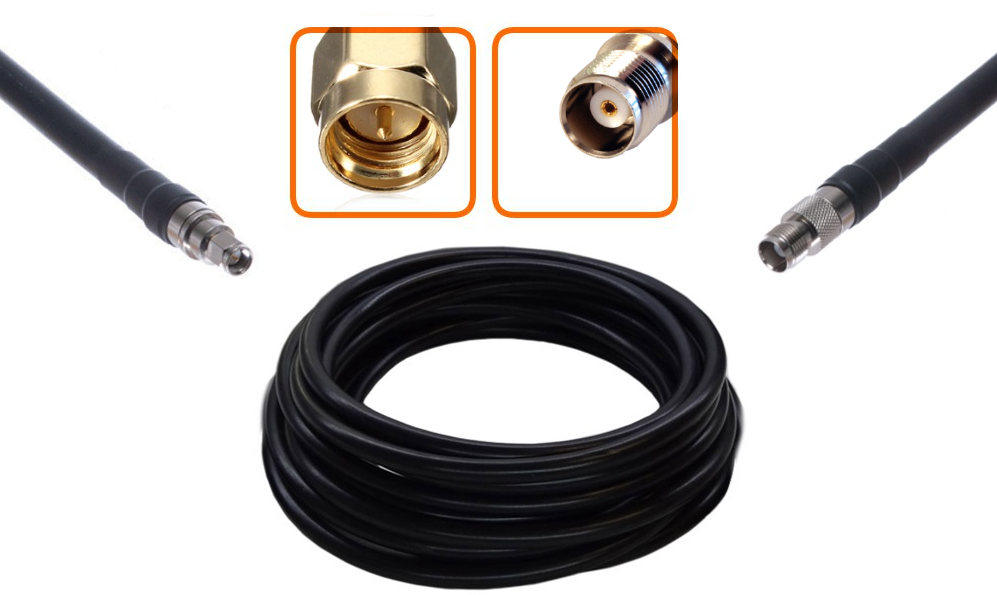

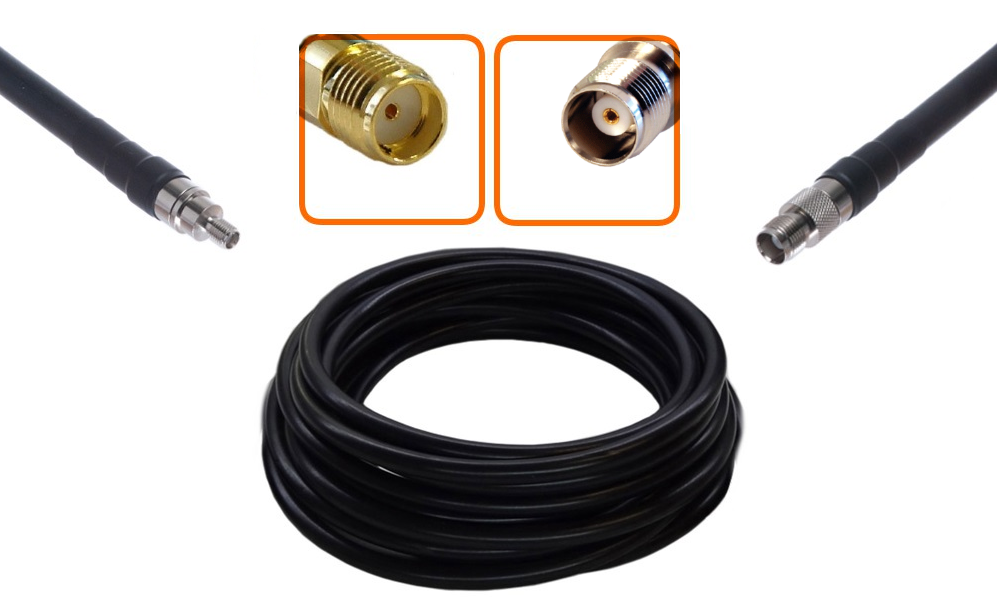

4modèlesSMA vers TNCAfficher →
2modèlesSMA vers UHFAfficher →
Câble SMA 50 ohms : brancher votre appareil sur n'importe quelle antenne
Votre routeur 4G/5G, votre passerelle LoRa ou votre récepteur SDR est en SMA, mais la bonne antenne est en N, en UHF ou en TNC ? Le câble coaxial SMA 50 ohms fait le lien sans adaptateur : SMA d'un côté, la connectique de l'antenne de l'autre. Assemblé à la commande, coupé au centimètre en Ø6 mm type LMR240 (10 cm à 12 m) ou Ø10,30 mm type LMR400 / RG213 (1 à 30 m), expédié depuis la France sous 48 h.
Lire le guide des câbles SMA ▼
Les montages les plus courants
| Votre montage | Câble à choisir |
|---|---|
| Routeur 4G/5G ou passerelle LoRa vers une antenne de toit en N femelle | SMA mâle / N mâle |

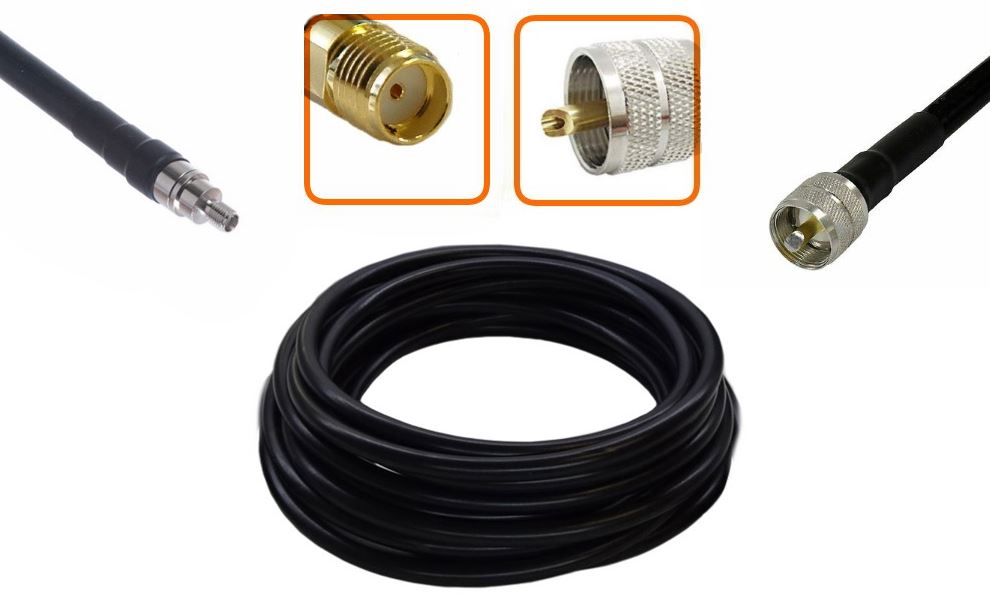

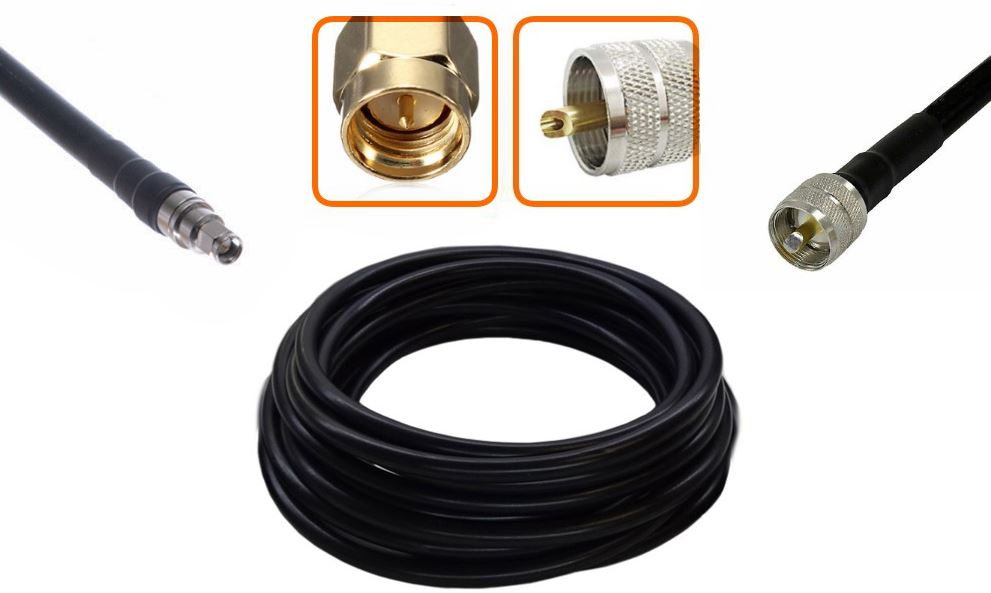

| Récepteur SDR ou scanner vers une antenne discône en SO-239 | SMA mâle / UHF PL-259 mâle |
| Appareil SMA vers un câble ou un parafoudre terminé en N mâle | SMA mâle / N femelle |

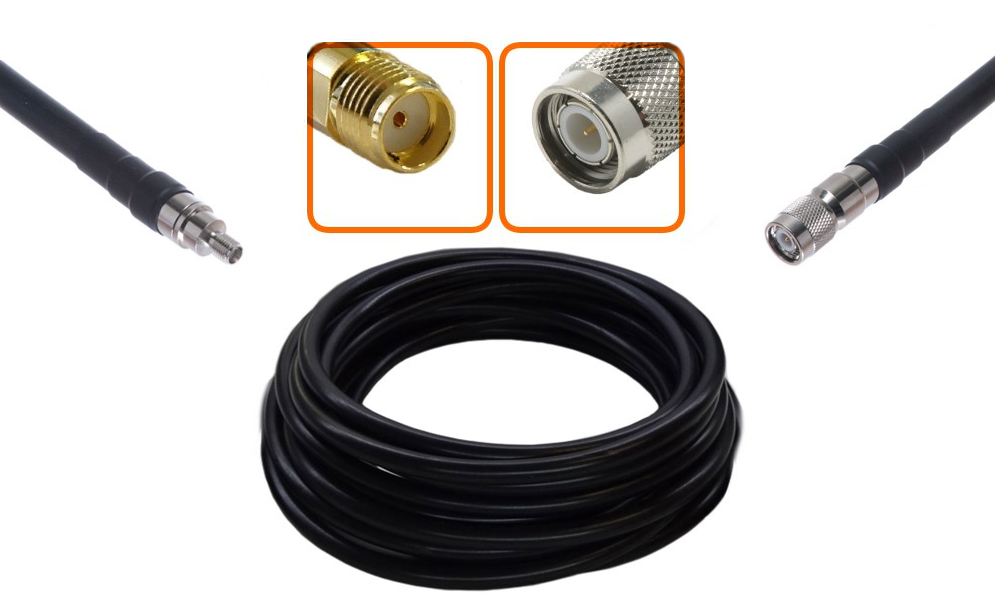

| Récepteur GPS vers une antenne GNSS en TNC femelle | SMA mâle / TNC mâle |

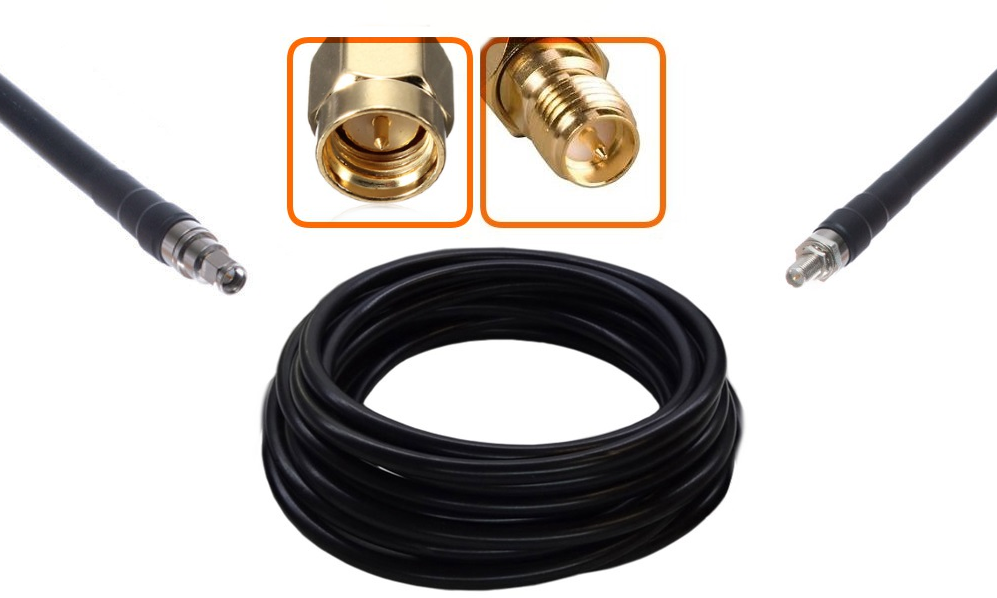

| Appareil SMA vers une antenne à connecteur RP-SMA | SMA mâle / RP-SMA femelle |
| Deux embases SMA femelle : SDR et filtre, amplificateur ou atténuateur | SMA mâle / SMA mâle |
SMA mâle ou femelle côté appareil ?
Presque toujours mâle : l'embase de l'appareil est une SMA femelle (filetage extérieur, trou au centre). Le câble à bout SMA femelle sert surtout à recevoir une antenne SMA mâle au bout du câble.
Ø6 mm type LMR240 ou Ø10,30 mm type LMR400 ?
Pour une antenne 4G de toit à 10 m du routeur, le Ø6 mm perd environ 3,7 dB à 1,8 GHz, le Ø10,30 mm environ 1,8 dB : sur un signal faible, cet écart se voit sur le débit. En SDR ou en LoRa sur quelques mètres, le Ø6 mm, plus souple, suffit. Voir le tableau d'atténuation
Ménager l'embase SMA
Un câble de 10 mm qui pend tire sur la petite embase SMA de l'appareil. Fixez le câble près de l'appareil, ou commencez par un court raccord souple en Ø6 mm avant le gros câble.
Voir aussi : tous les câbles coaxiaux 50 ohms · adaptateurs SMA · mini-câbles TS9 · connecteurs SMA à sertir LMR240 / LMR400
