Description du produit « Antenne SDR ADS-B 1090 MHz pour balcon, SMA femelle »
Antenne SDR ADS-B 1090 MHz pour balcon, SMA femelle
Une petite antenne de 15 cm accordée sur 1090 MHz pour suivre les avions avec un récepteur SDR : sur un balcon, dans un grenier ou en déplacement.
Pourquoi une antenne dédiée ?
L'antenne télescopique livrée avec les clés SDR n'est pas accordée sur 1090 MHz. Une antenne dédiée à l'ADS-B, verticale et placée dehors, capte les avions beaucoup plus loin.
La relier au récepteur
Elle sort en SMA femelle, comme la plupart des clés SDR : un câble SMA mâle / SMA mâle à la bonne longueur fait la liaison. Gardez-le court, car à 1090 MHz, 10 m de Ø6 mm perdent déjà près de 3 dB.
Perte du câble entre l'antenne et l'appareil
| Fréquence | Ø6 mm LMR240, 5 m | Ø6 mm LMR240, 10 m | Ø10,30 mm LMR400, 5 m | Ø10,30 mm LMR400, 10 m |
|---|---|---|---|---|
| 1090 MHz | 1,4 dB | 2,8 dB | 0,7 dB | 1,4 dB |
Chaque 3 dB perdus divisent par deux la puissance qui arrive à l'antenne : le bon câble compte autant que le gain. Voir le tableau d'atténuation
Vos questions
Installation en 3 étapes
Fixer

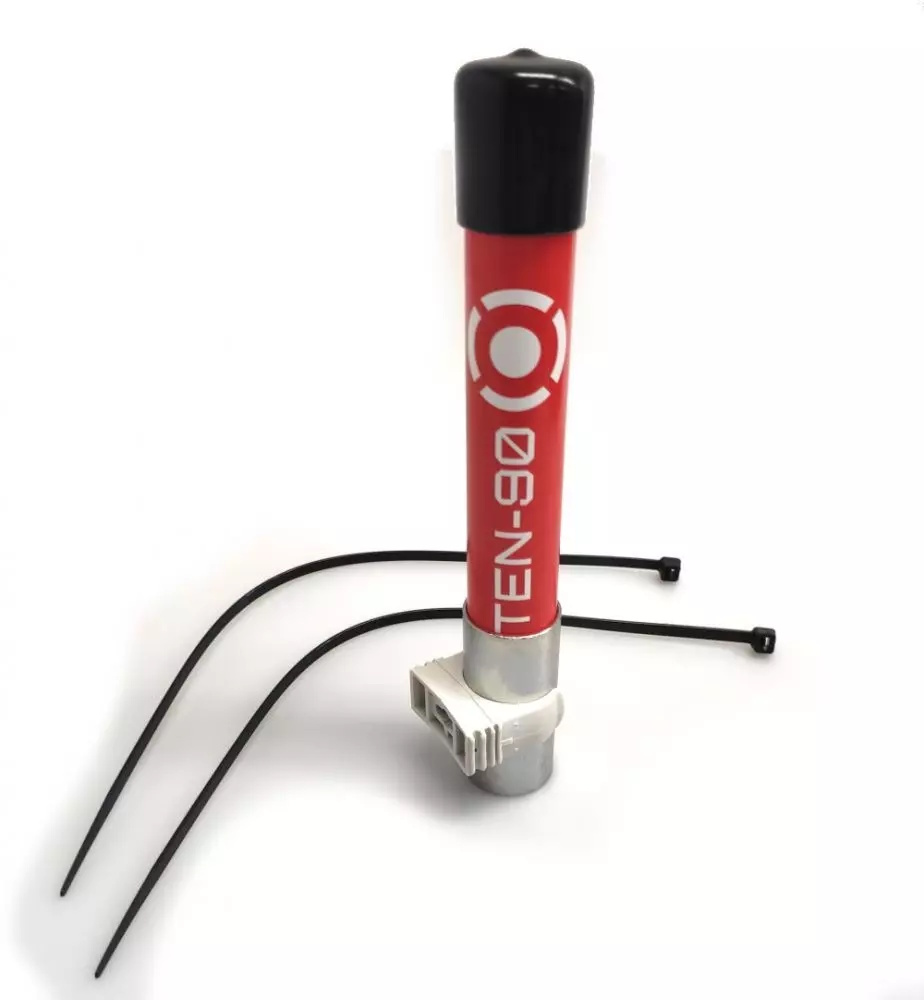

Pince murale sur le garde-corps ou un support, antenne verticale.
Relier
Câble SMA mâle / SMA mâle vers le récepteur SDR.
Écouter
Lancez votre logiciel ADS-B et suivez les avions.
Voir aussi : câbles SMA 50 ohms · rallonge SMA · mini-câbles TS9 · support mural pour antenne extérieure
Caractéristiques du produit « Antenne SDR ADS-B 1090 MHz pour balcon, SMA femelle »
- Fréquence : 1090 MHz (ADS-B)
- Gain : 6 dB
- Polarisation : verticale
- Impédance : 50 ohms
- Connecteur : SMA femelle
- Couleur : rouge
- Dimensions : H 150 mm, diamètre 25 mm

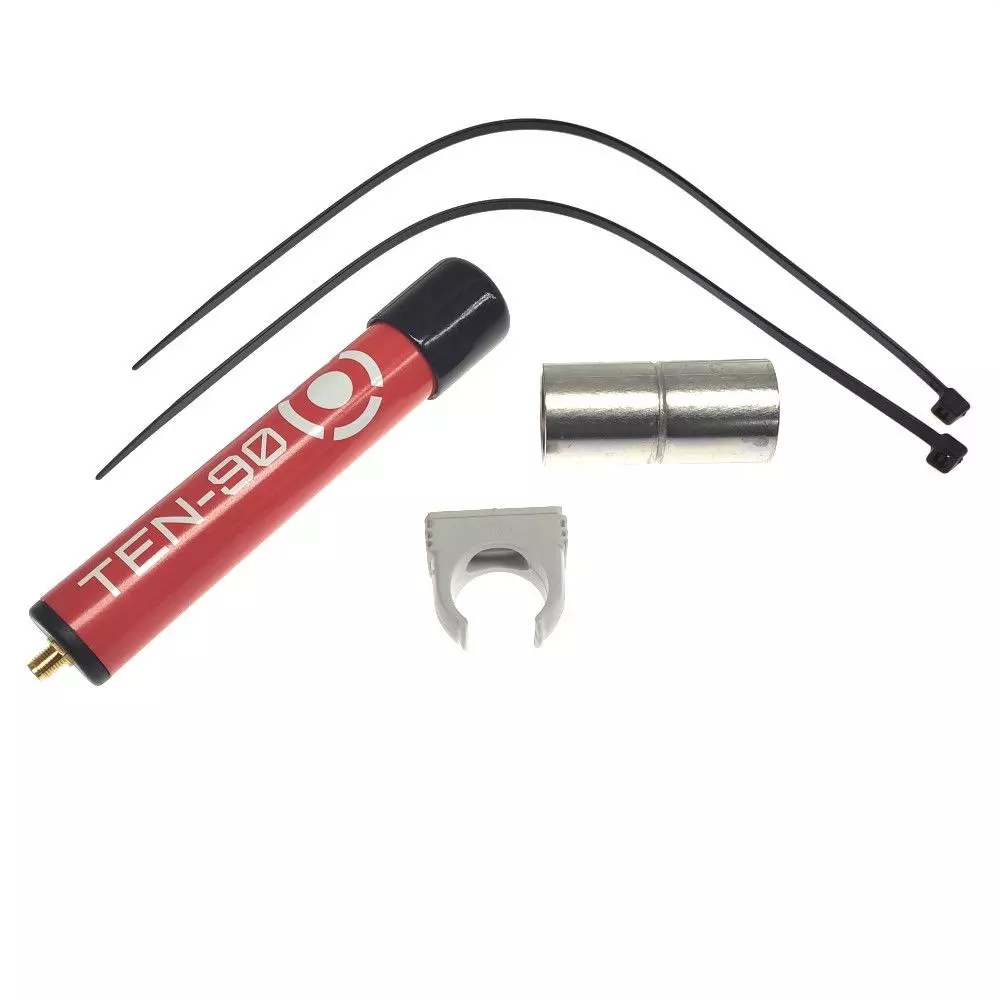

- Fixation : pince murale et serre-câble
- Poids : 95 g
- Compatible : Airnav Radarbox FlightStick, RTL-SDR, Nooelec, SDRplay et récepteurs 1090 MHz
- Expédition : depuis la France sous 48 h
